Магнитные решетки

Назначение

Магнитные решётки (МР) — это устройства, предназначенные для очистки твёрдых сыпучих материалов, потоков жидкостей и газов от ферромагнитных включений.

Применение магнитных решёток позволяет повысить качество продукции, обеспечить безопасность технологического процесса и снизить риск аварий, связанных с попаданием ферромагнитных частиц в оборудование.

Преимущества использования магнитных решёток:

Высокая эффективность очистки.
Простота конструкции и обслуживания.
Низкая стоимость.

Применение:
В промышленности — для очистки сырья, полуфабрикатов и готовой продукции.
В сельском хозяйстве — для очистки зерна, муки и других сыпучих материалов.
В пищевой промышленности — для очистки воды, воздуха и других газов.

Магнитные решётки являются эффективным и недорогим способом очистки материалов от ферромагнитных включений. Они находят широкое применение в различных отраслях промышленности и сельского хозяйства.

Конструкция

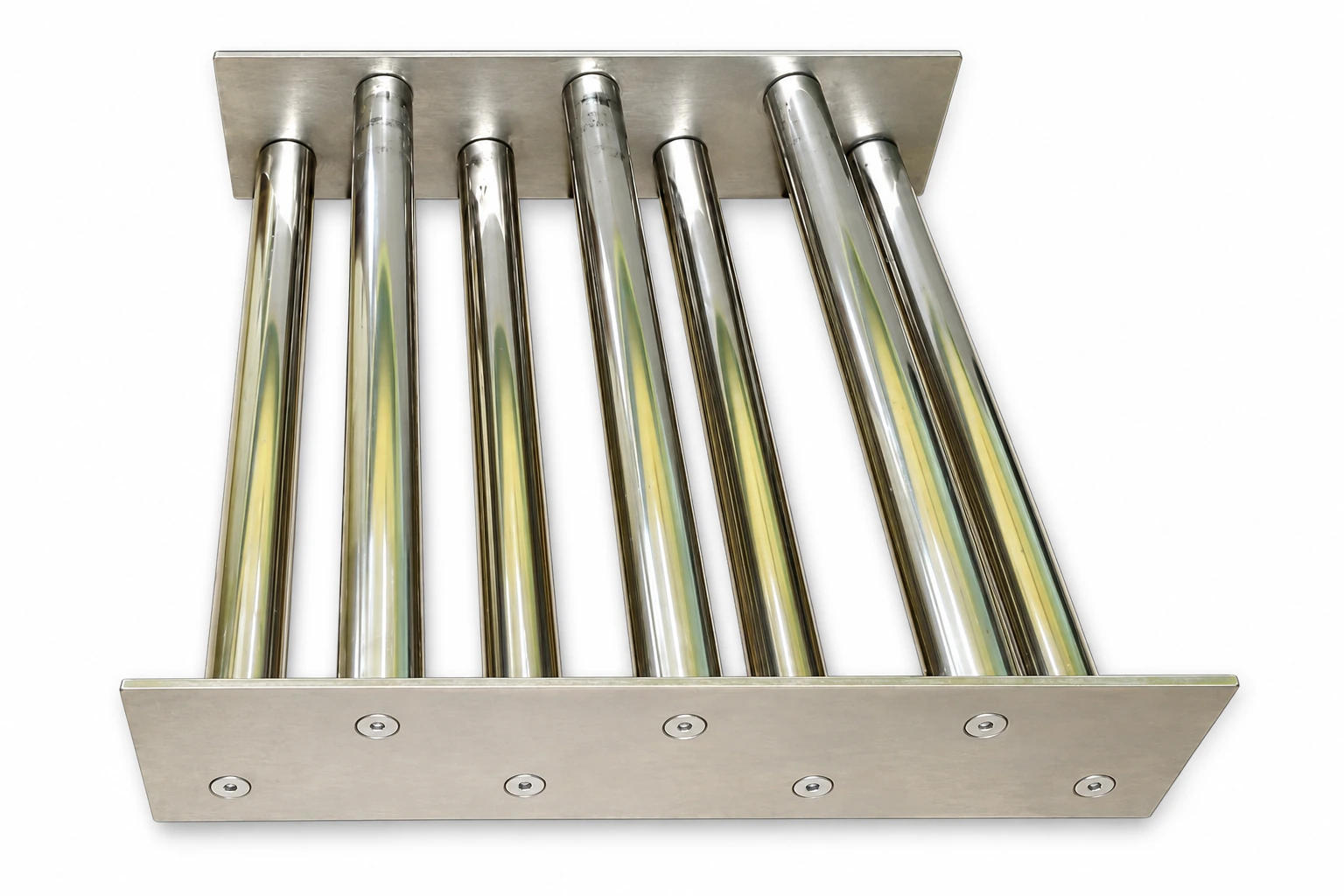

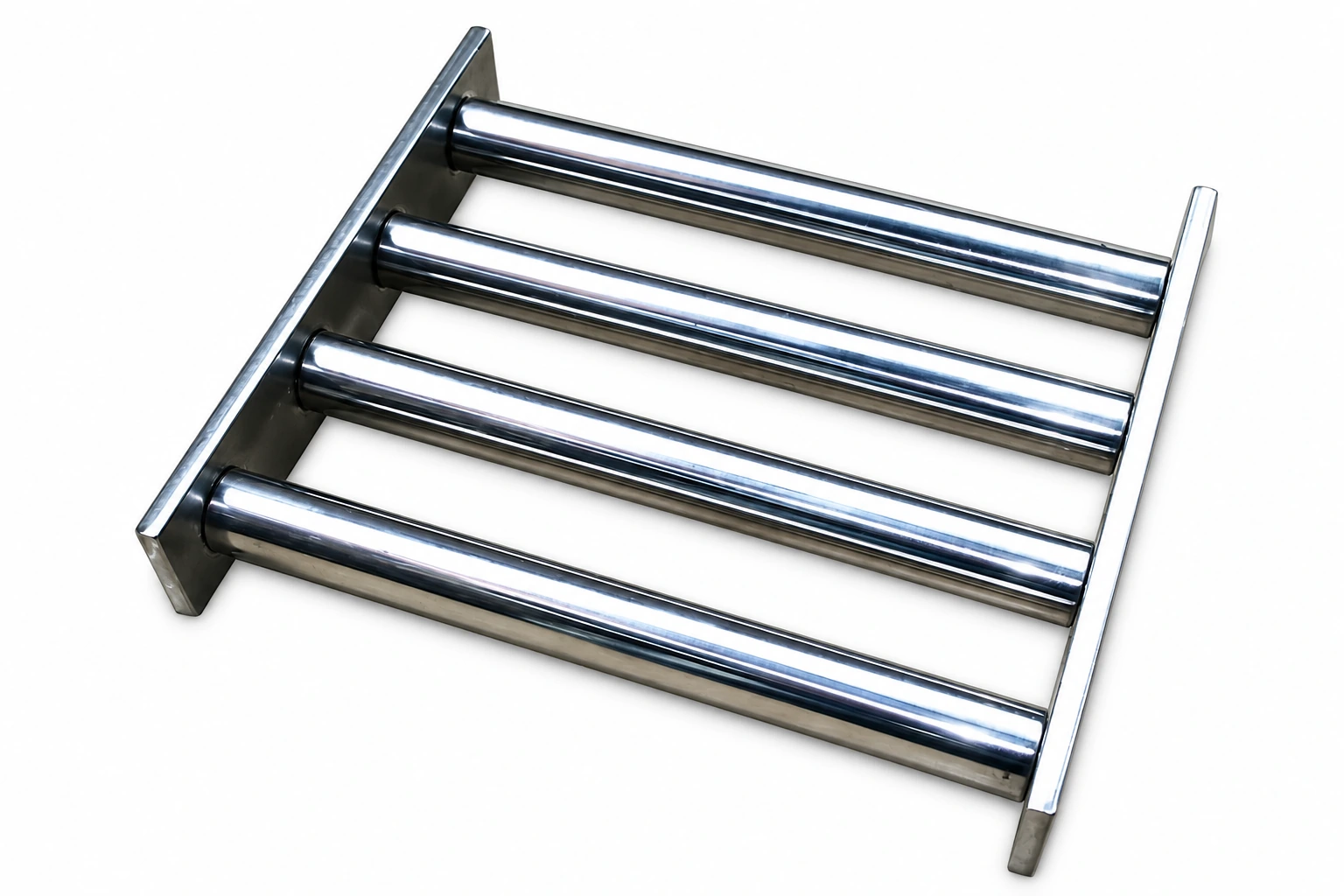

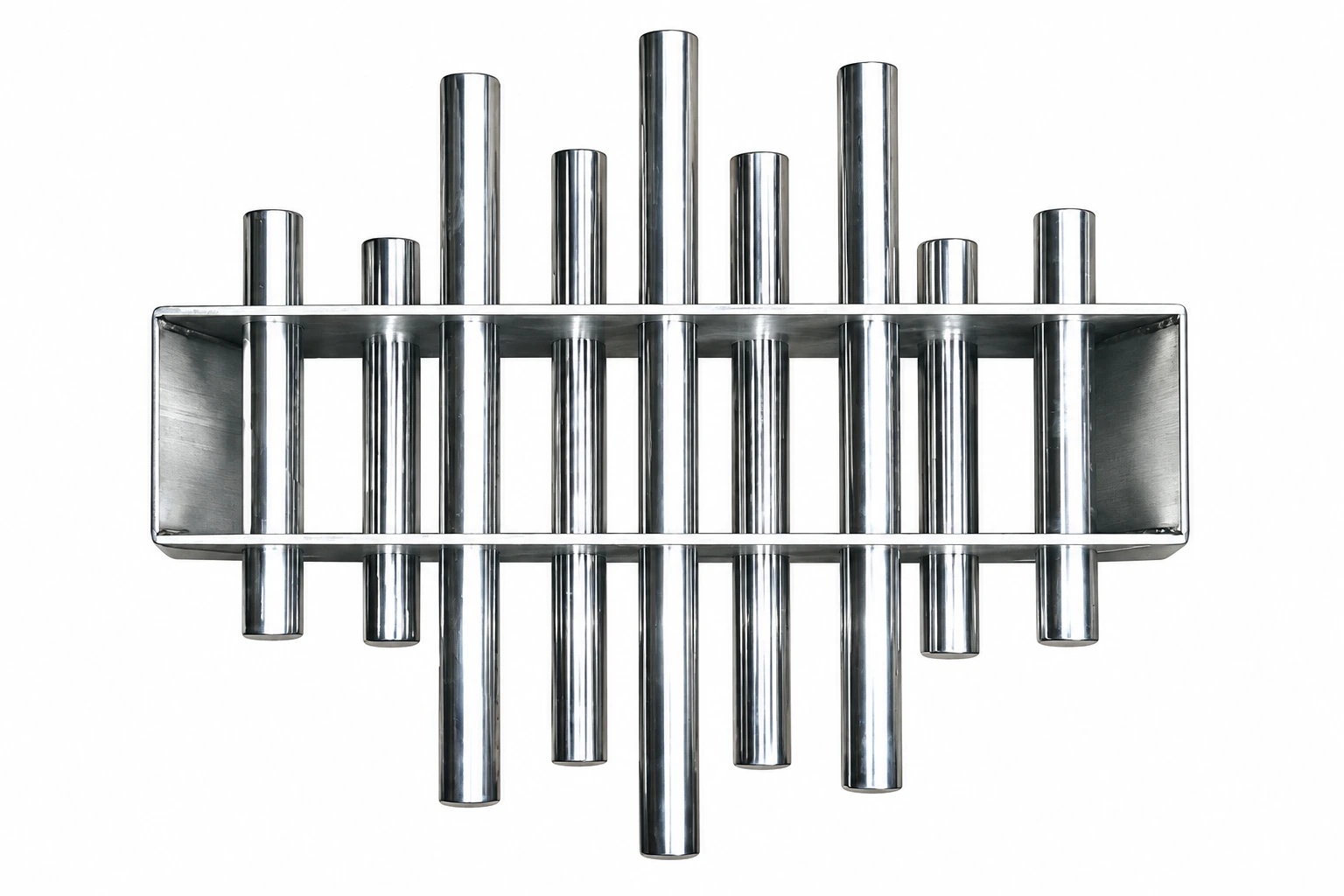

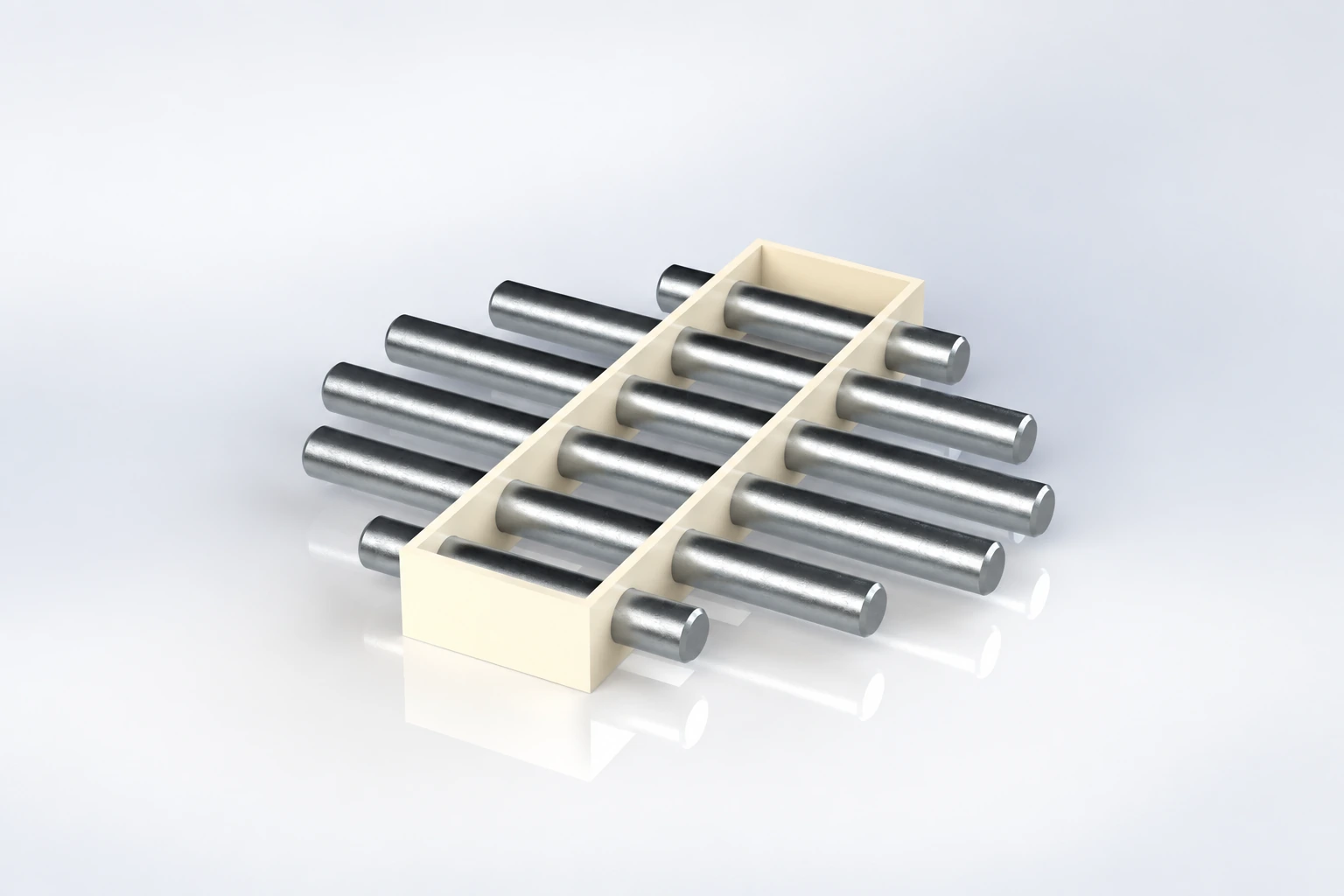

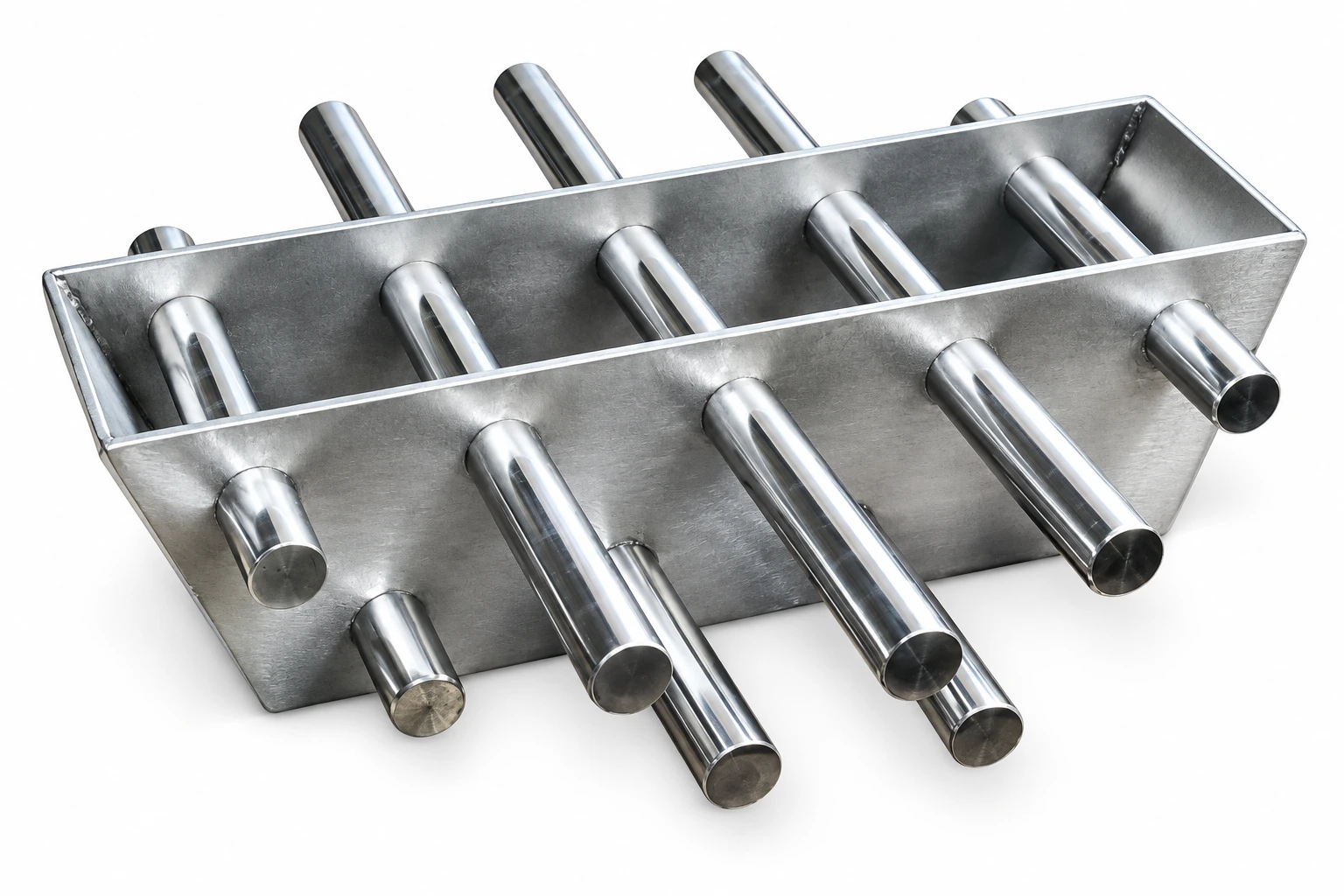

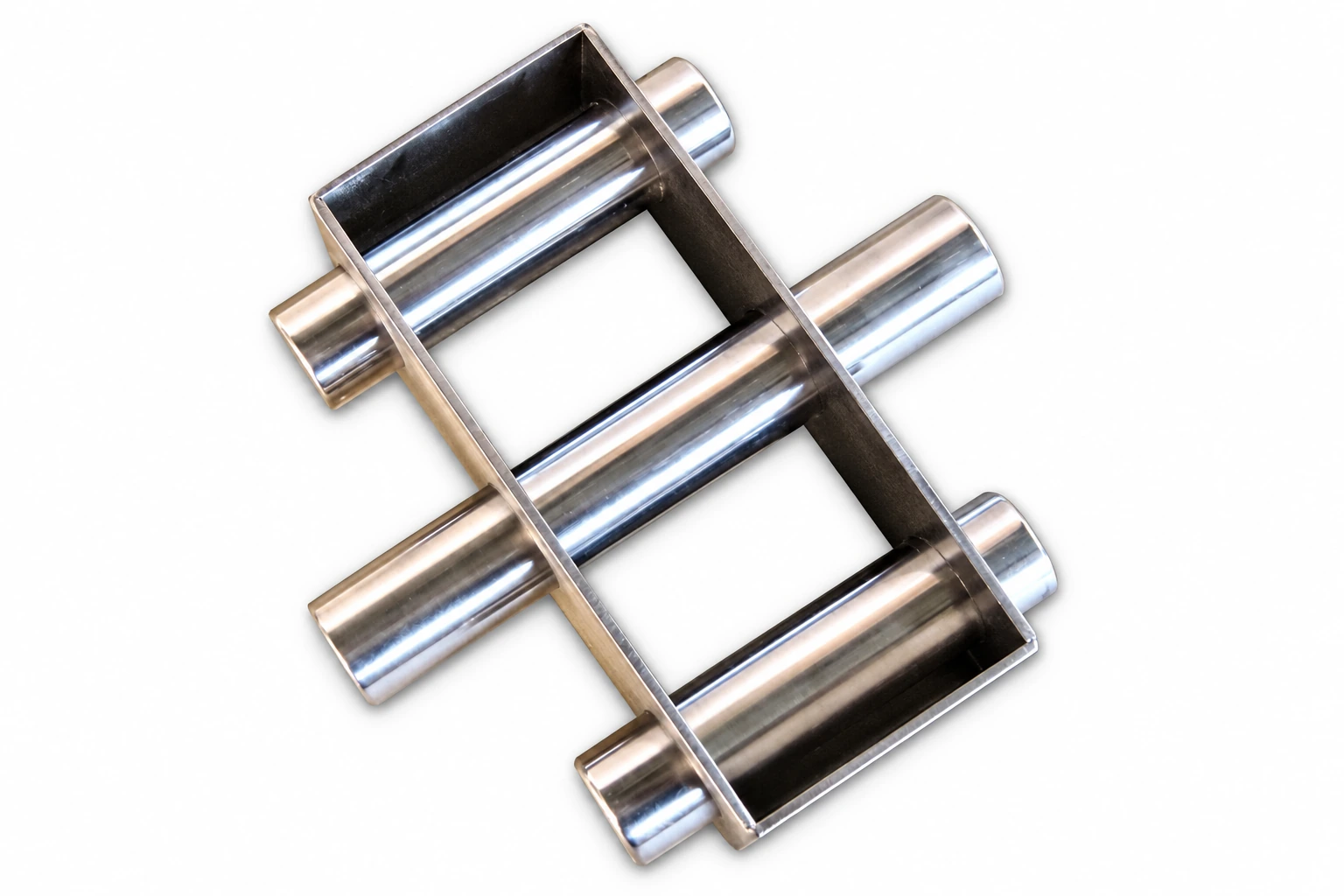

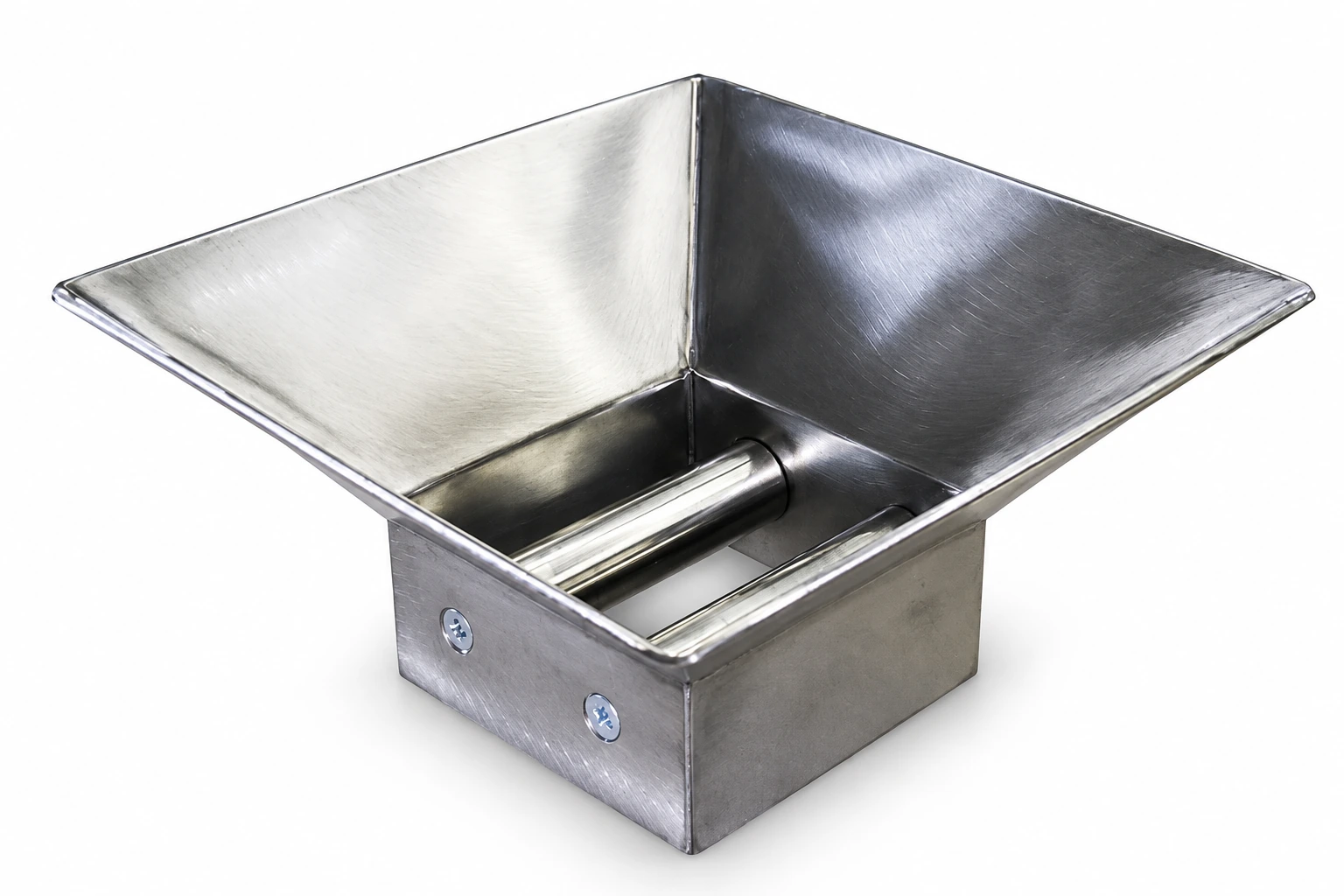

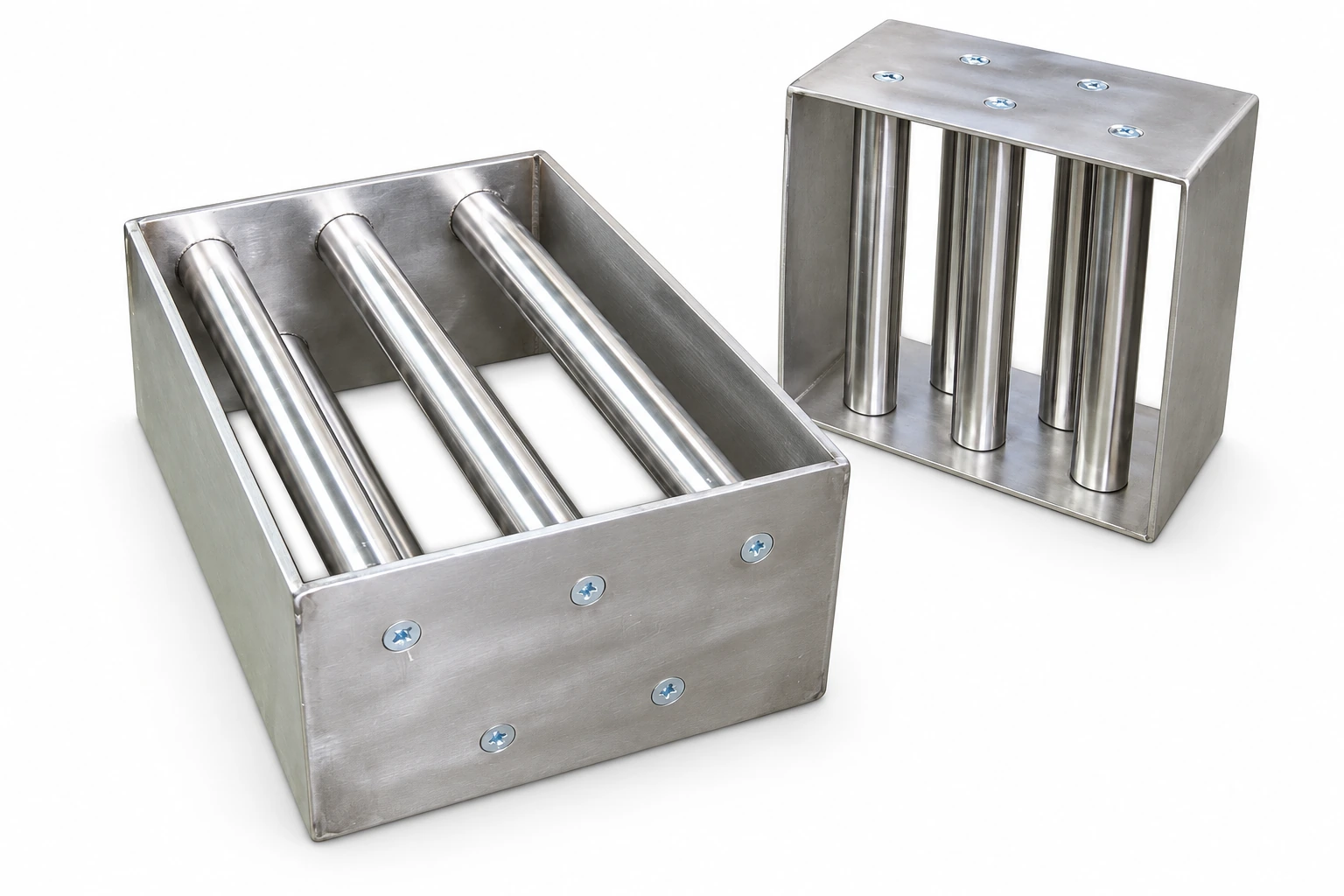

МР состоит из одного или нескольких рядов магнитных стержней, скрепленных между собой ребрами жесткости, общей рамкой или другими конструктивными элементами.

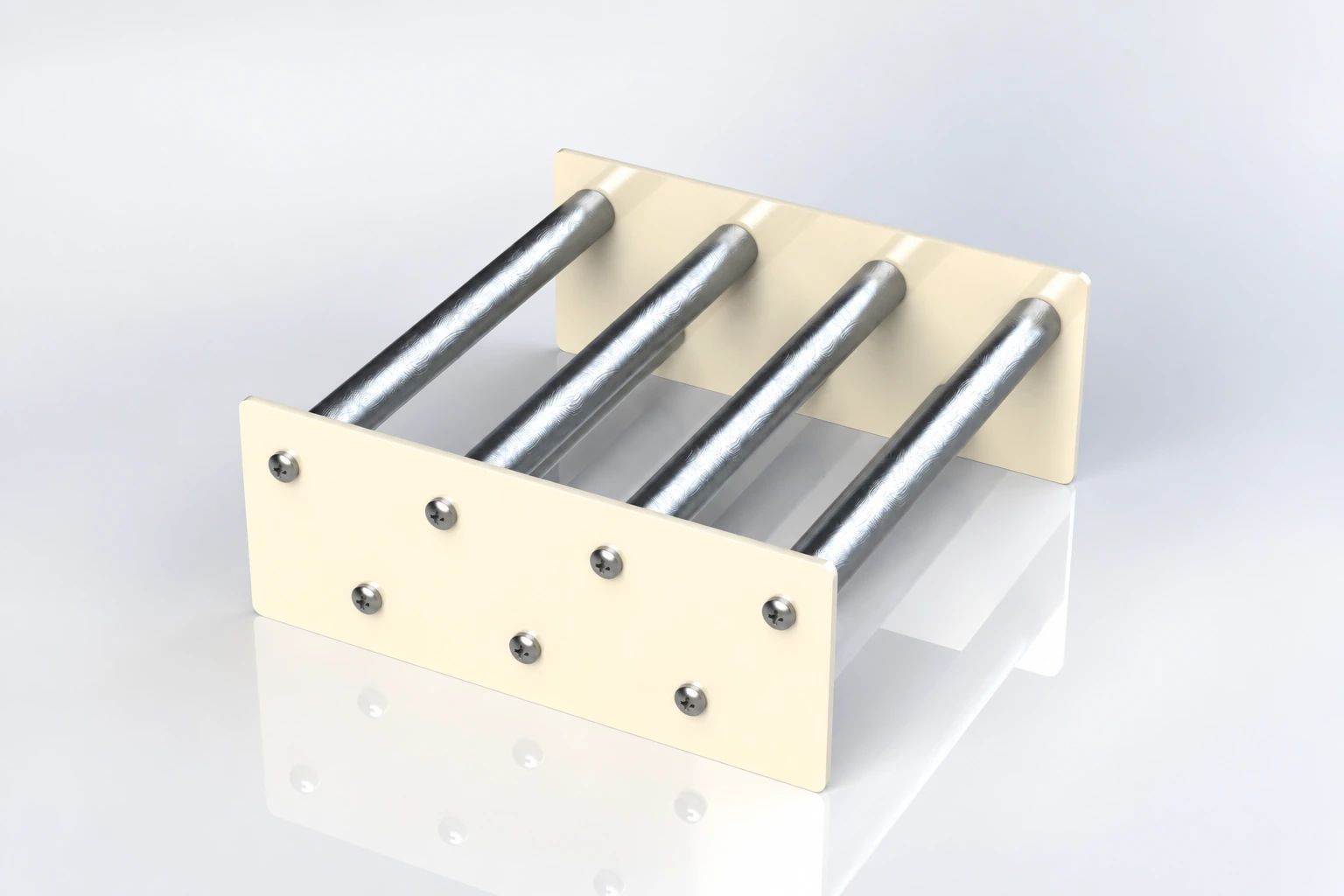

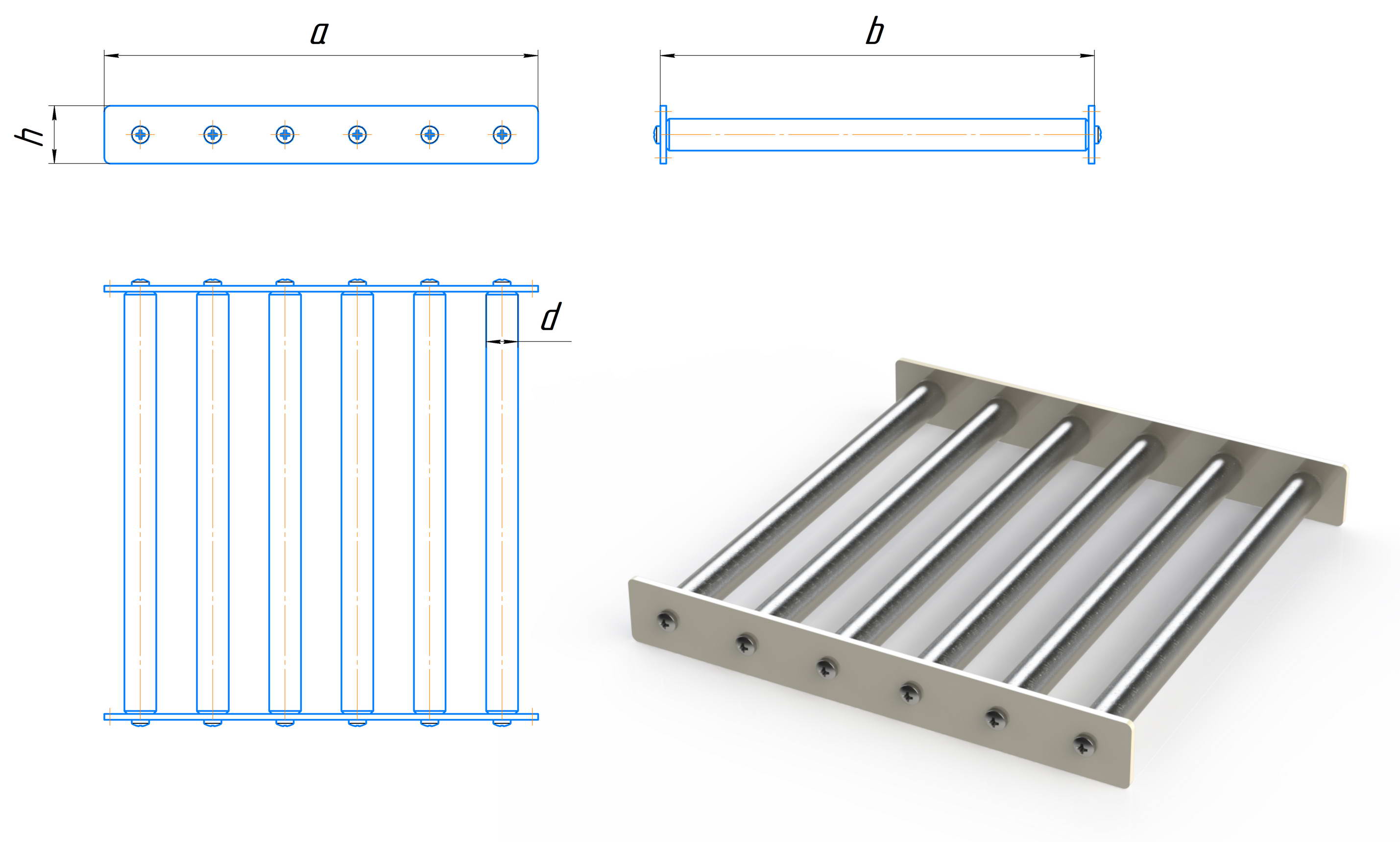

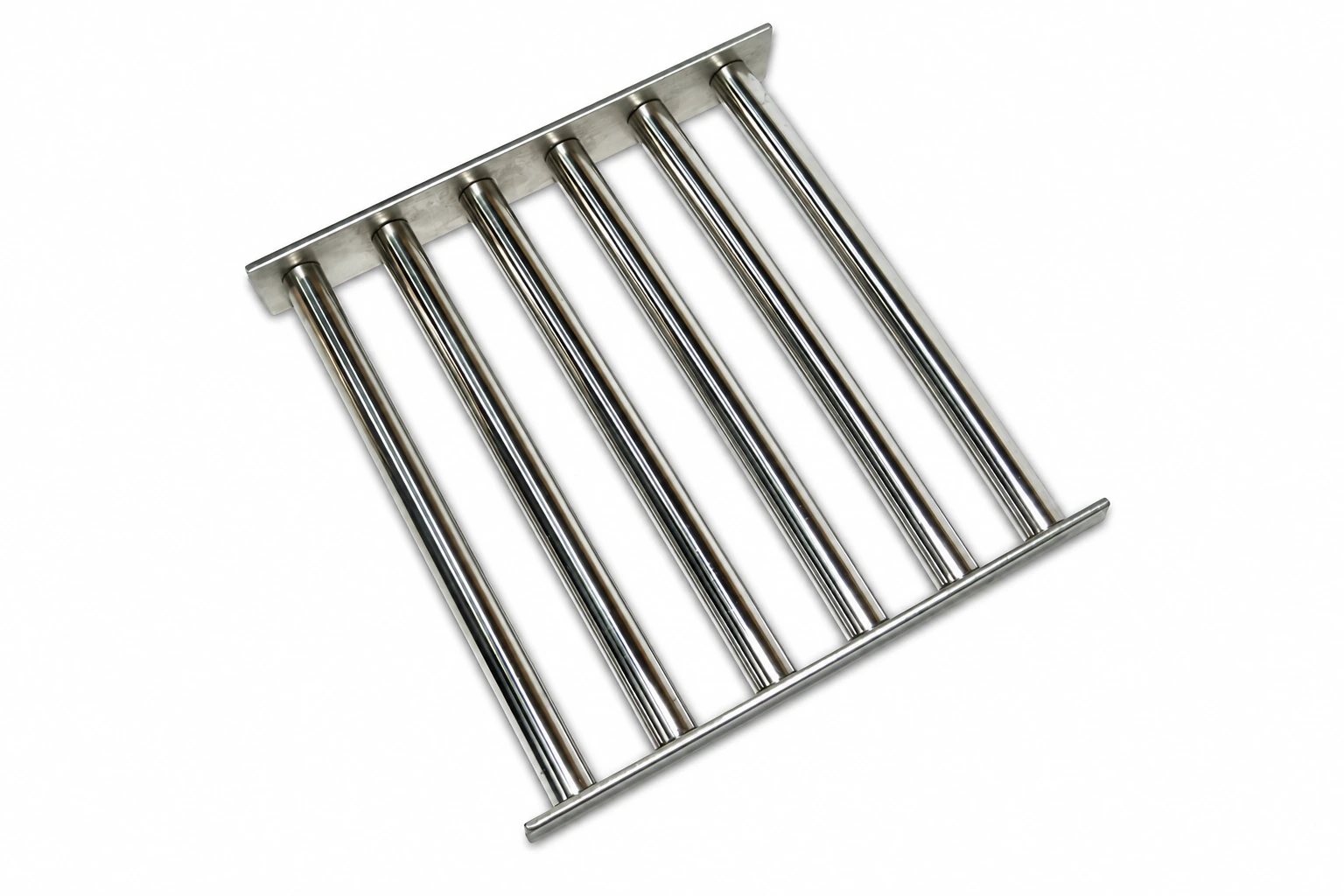

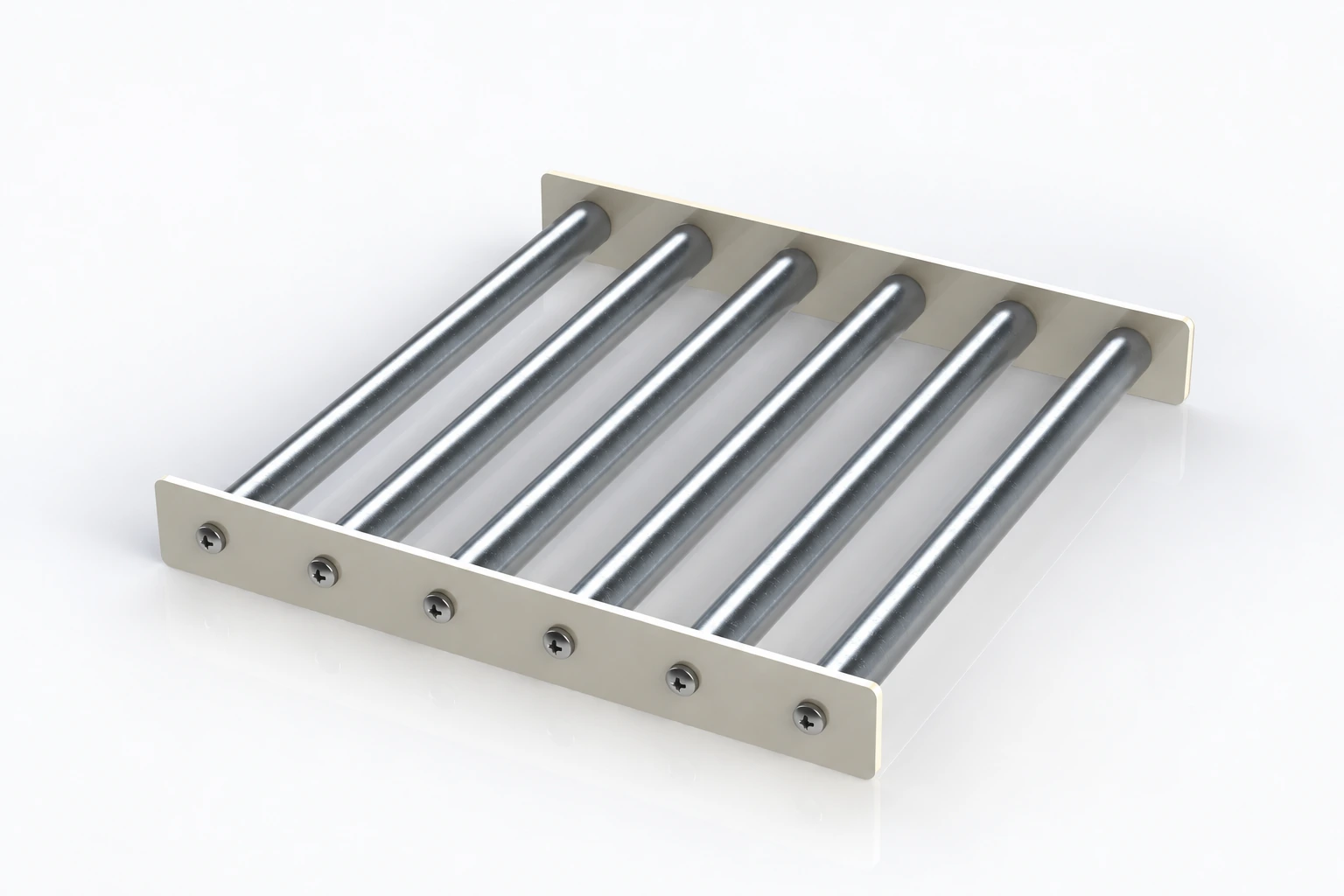

МР-1 (АхB), где: МР-1 - Магнитная решетка однорядная, со сторонами АхВ в мм.

_____________________________________________________________________________________

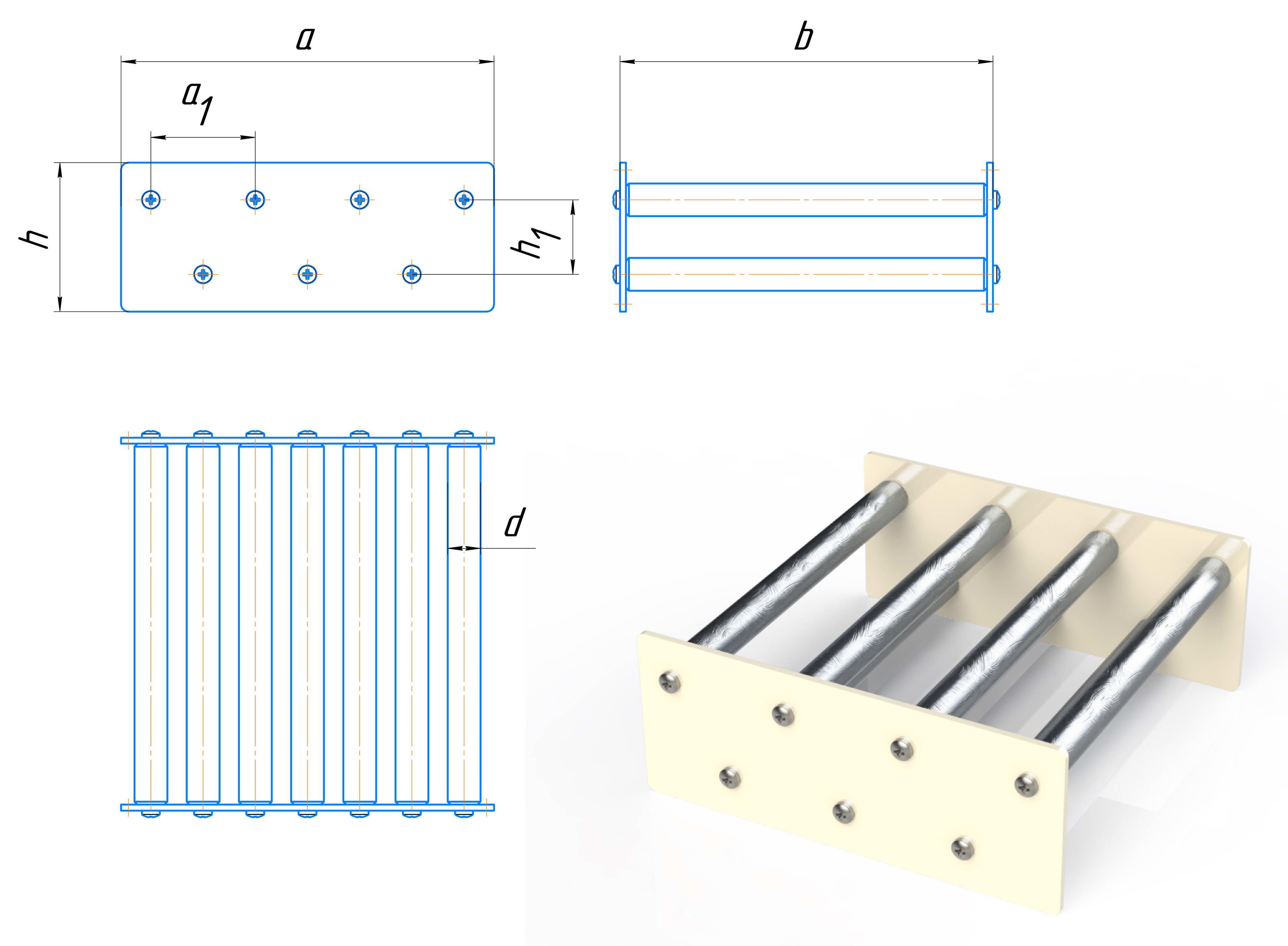

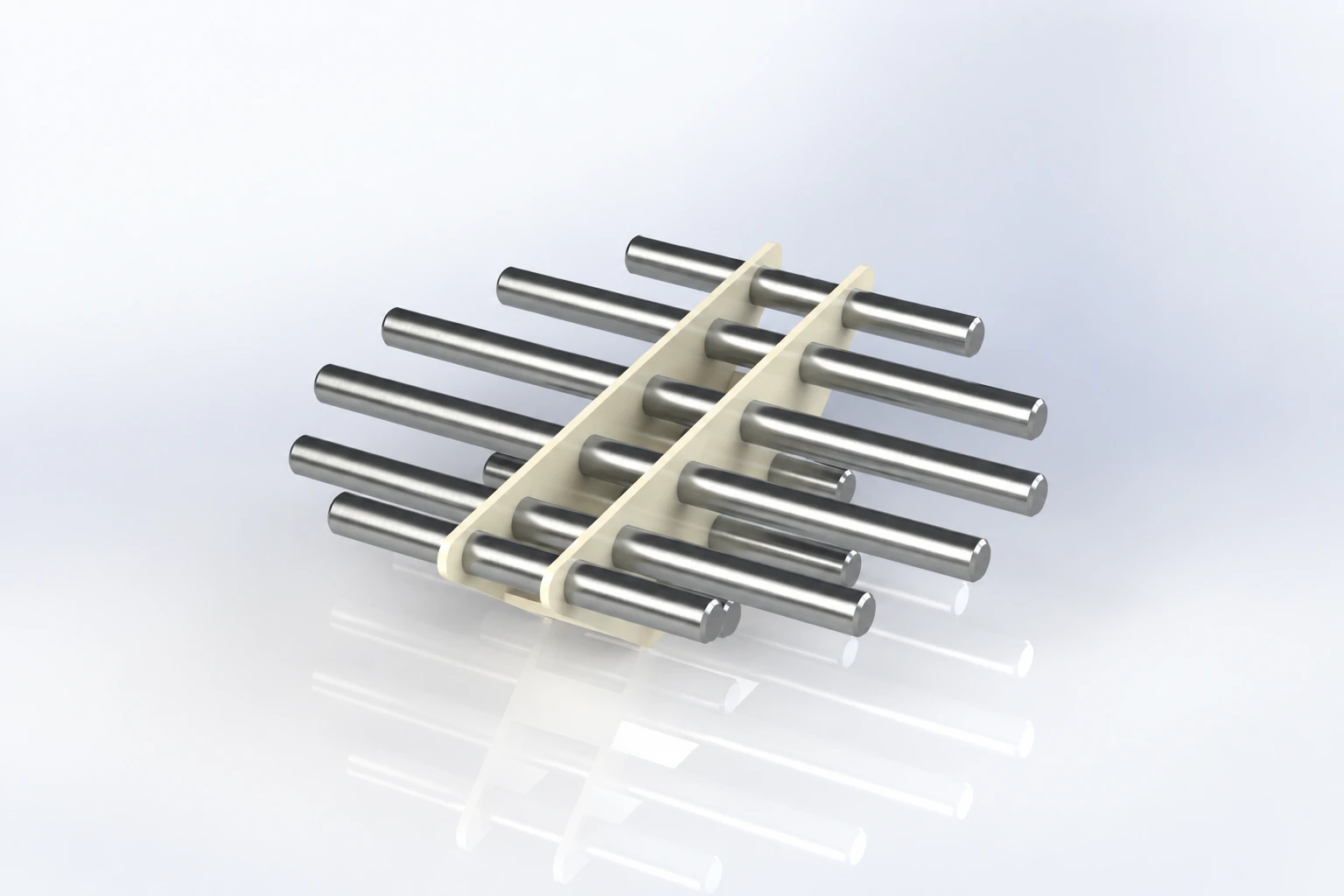

МР-2 (АхB), где: МР-2 - Магнитная решетка, двухрядная со сторонами АхВ в мм.

_____________________________________________________________________________________

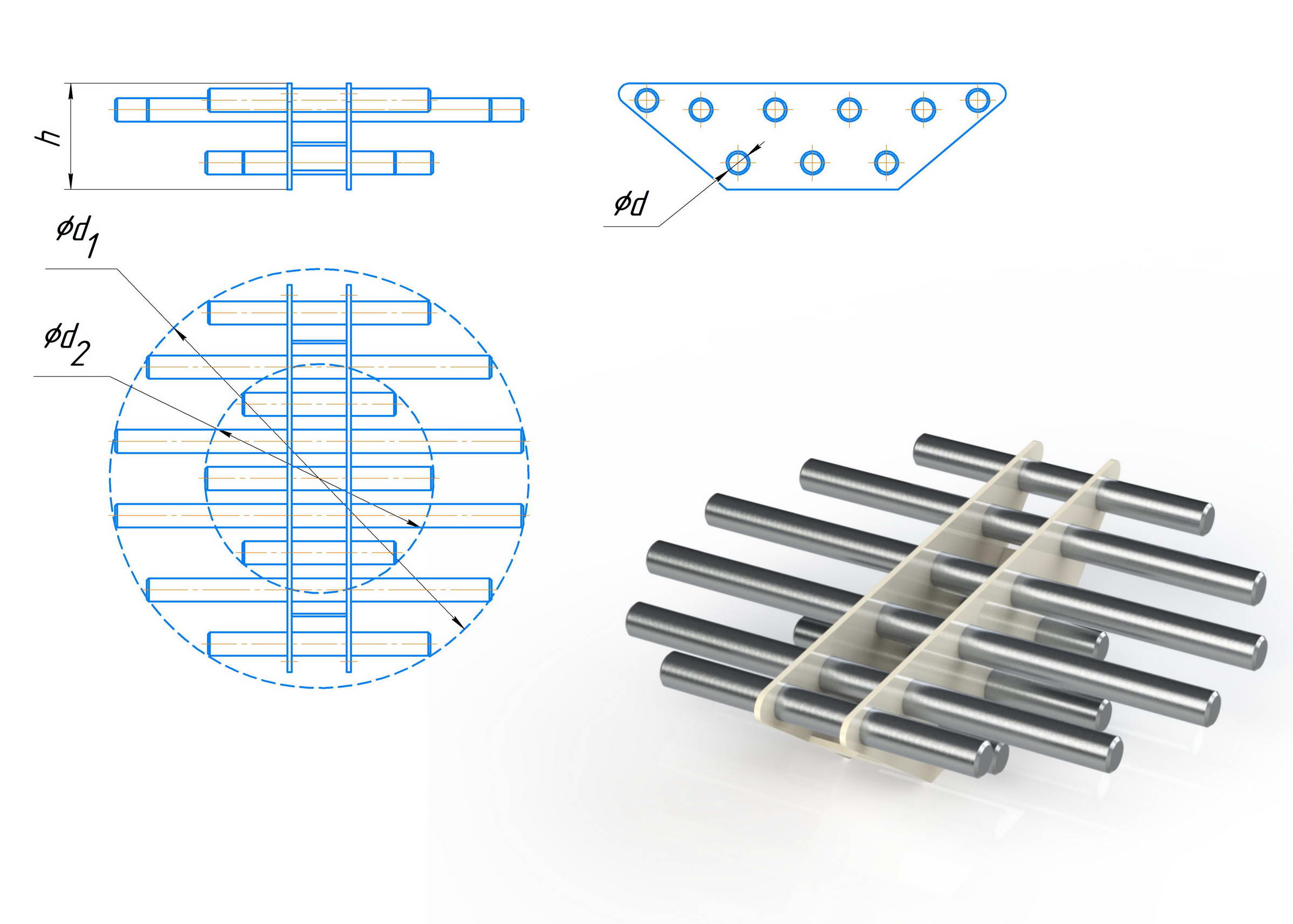

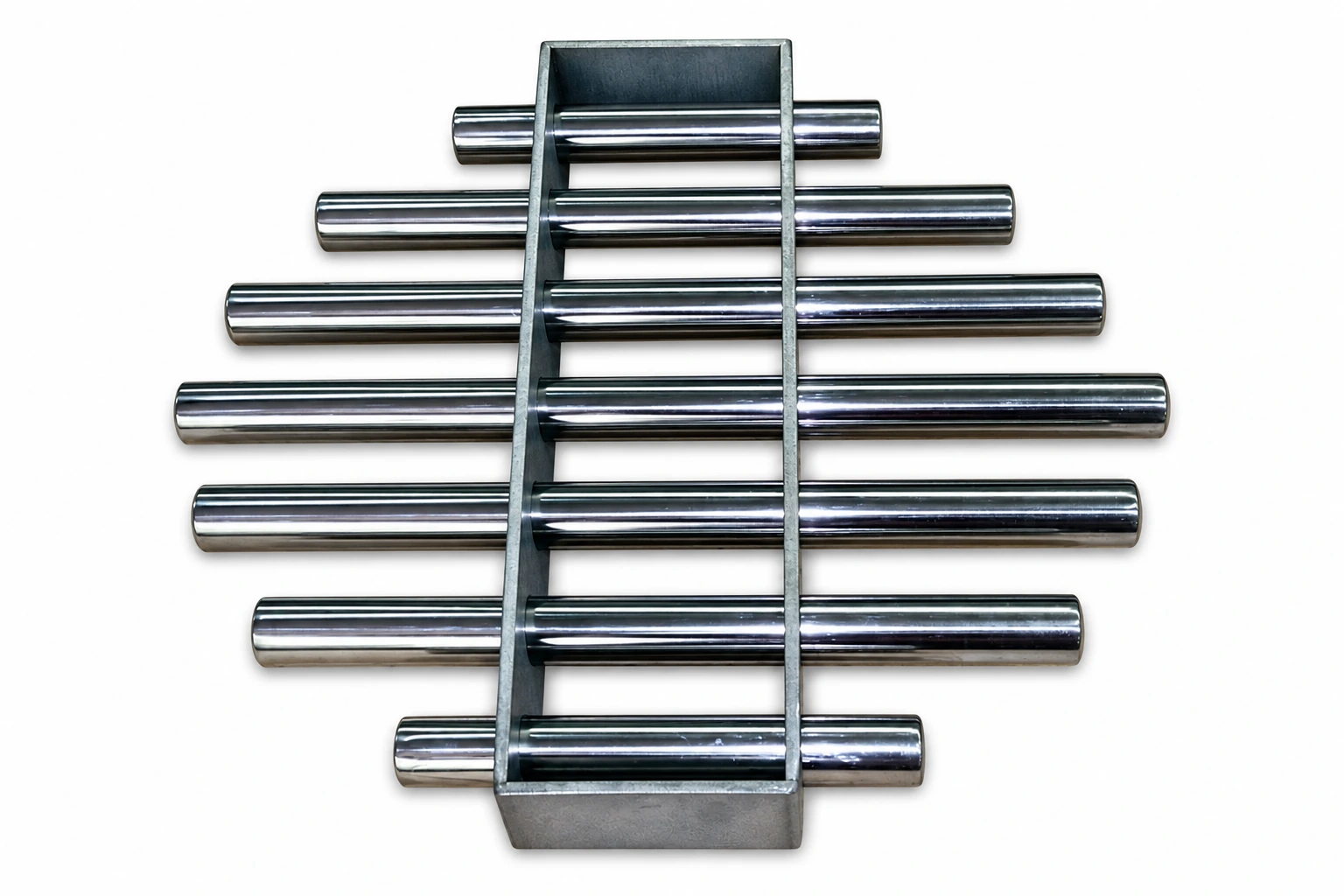

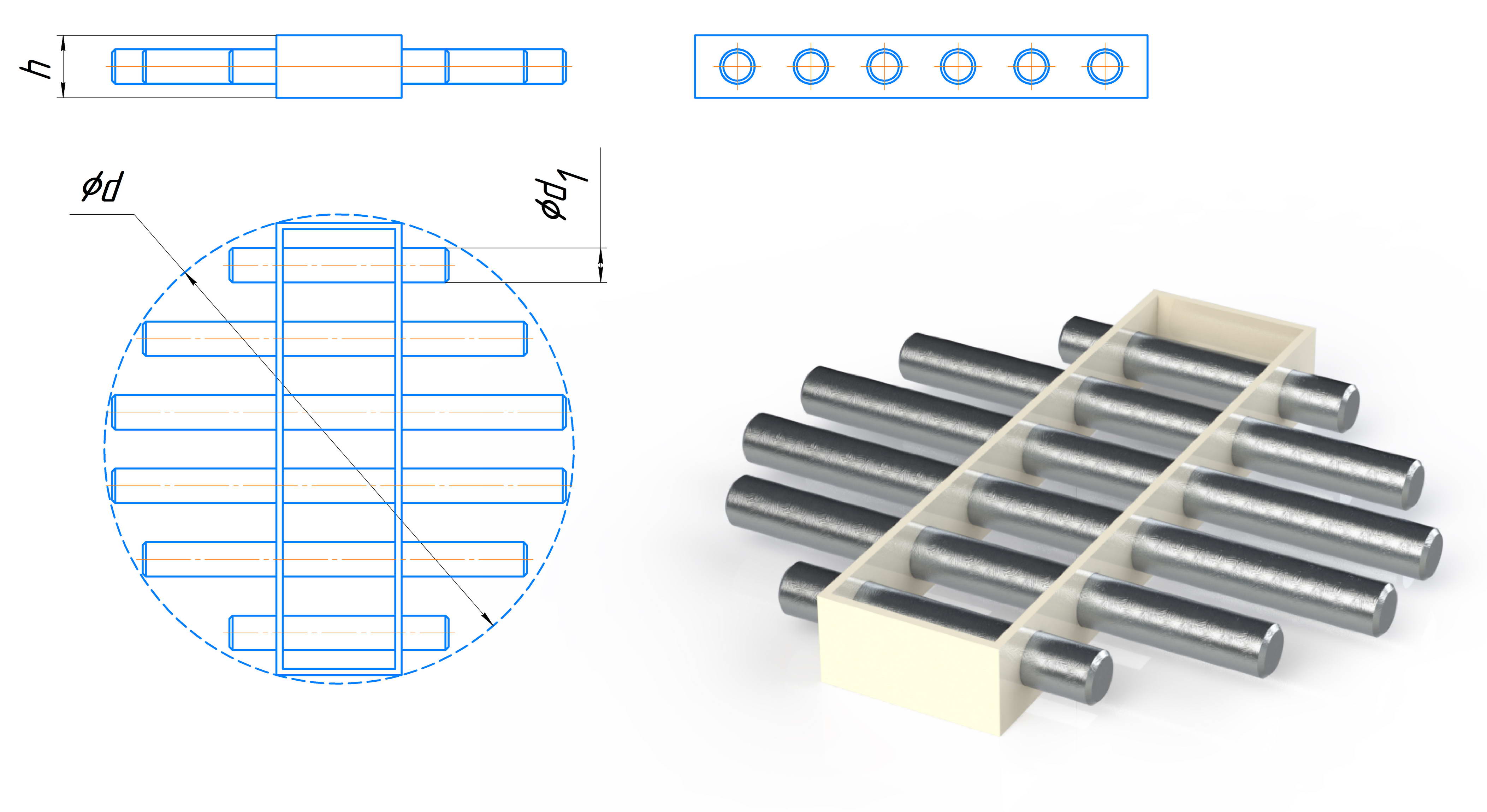

МР-1 (D), где: МР-1 - Магнитная решетка, однорядная для диаметра D в мм.

_____________________________________________________________________________________

По способу очистки решетки можно разделить:

Ручная очистка: Магнитные стержни очищаются вручную при помощи щетки.

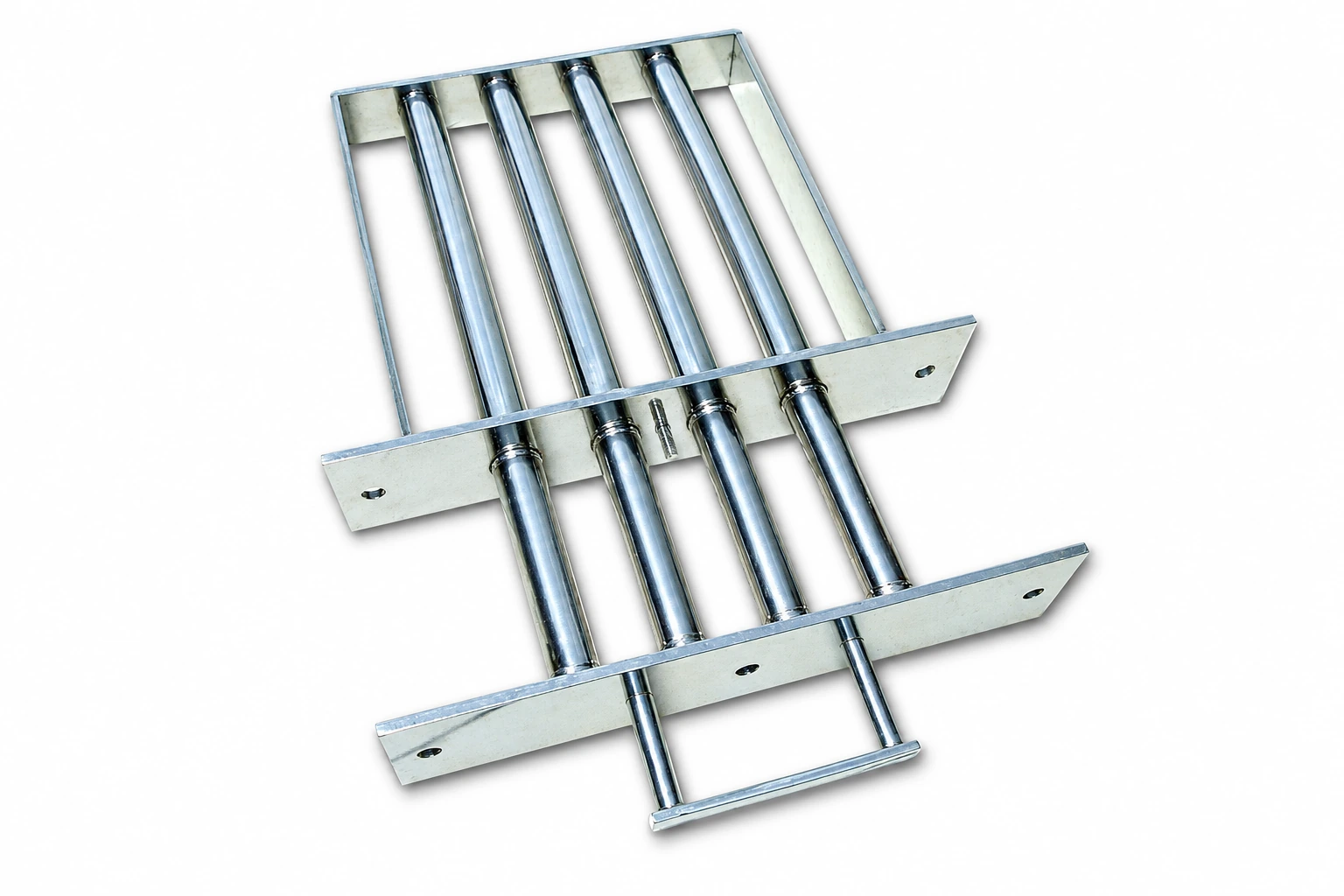

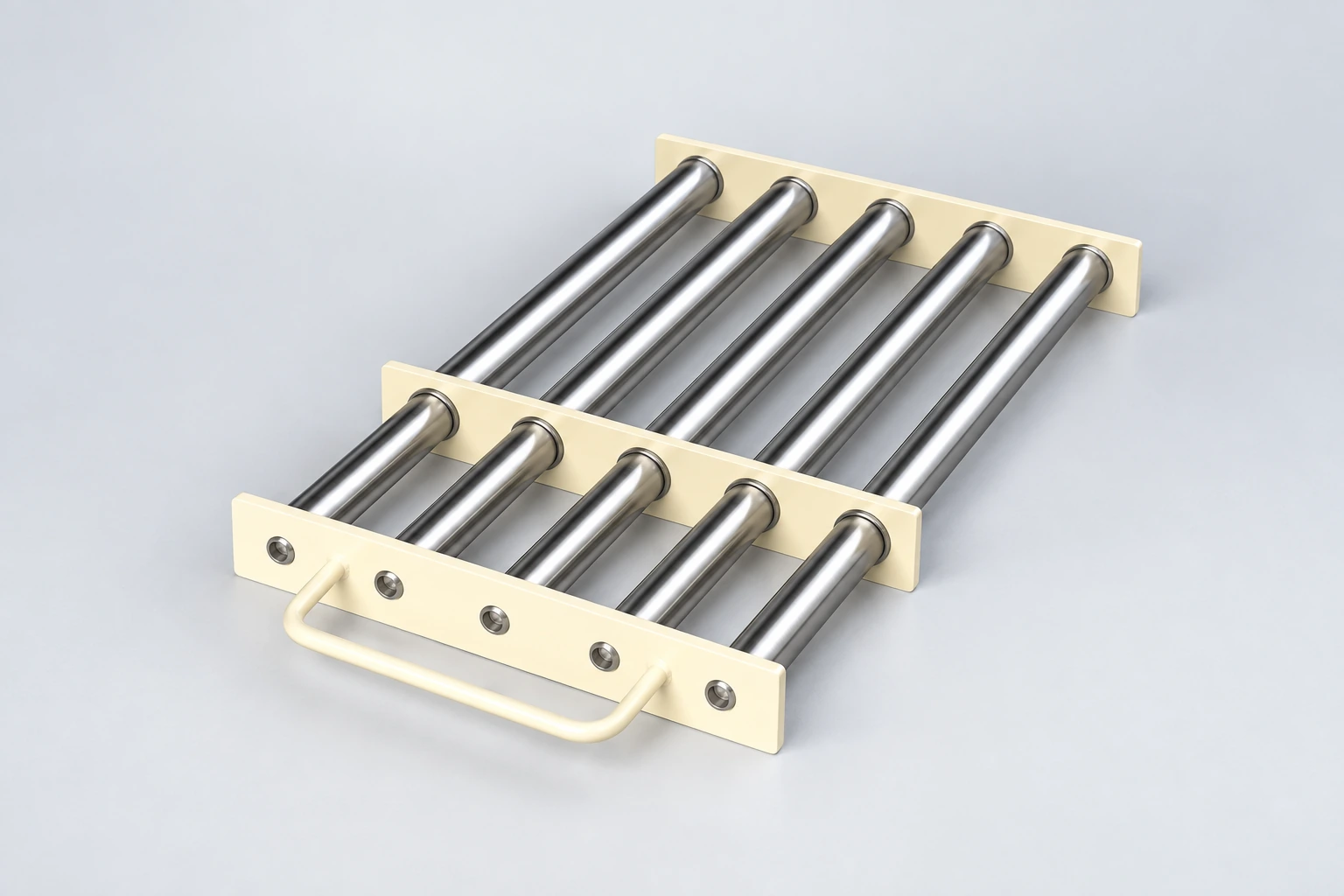

Механическая очистка: Конструкция предусматривает наличие выдвижных стержней.

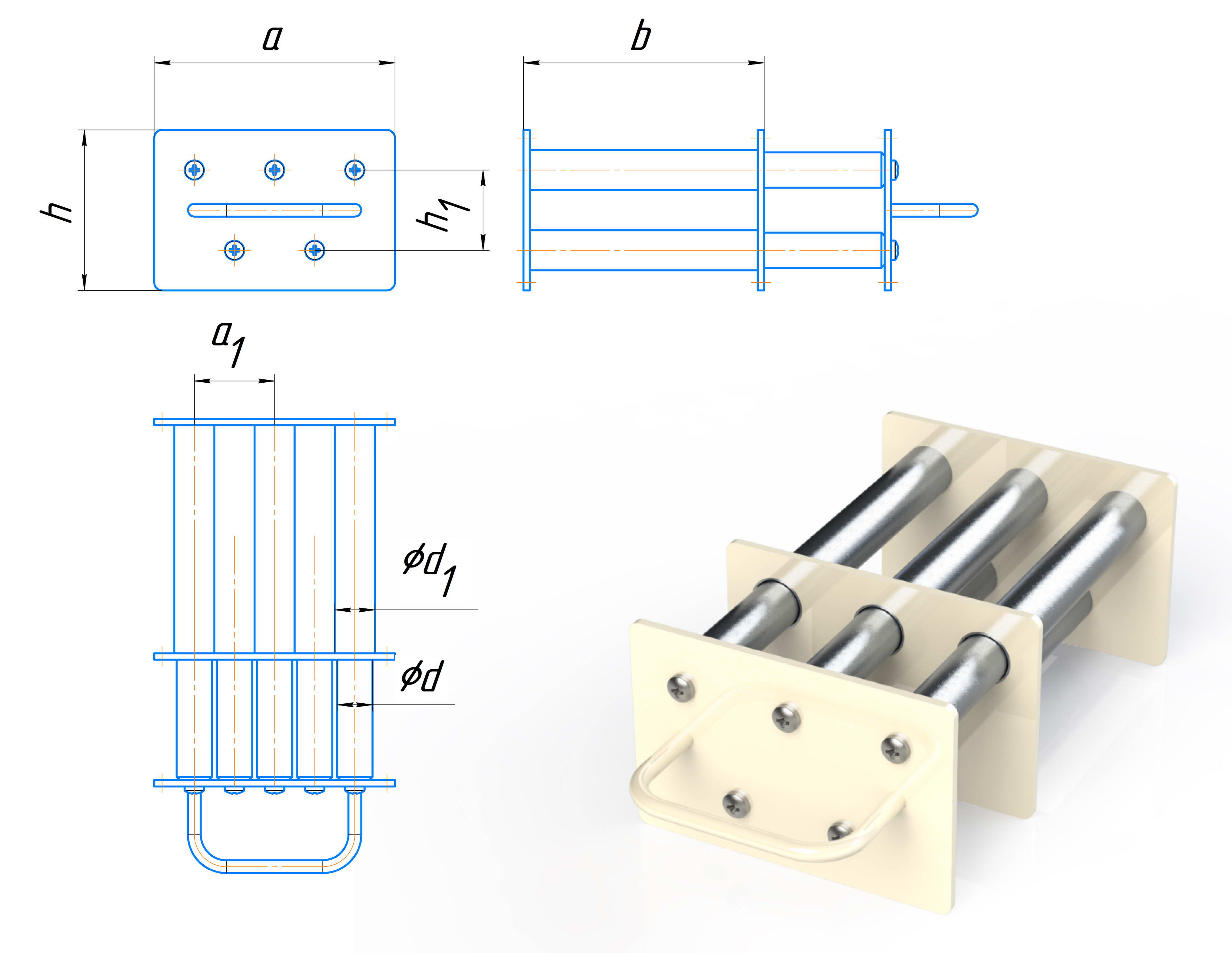

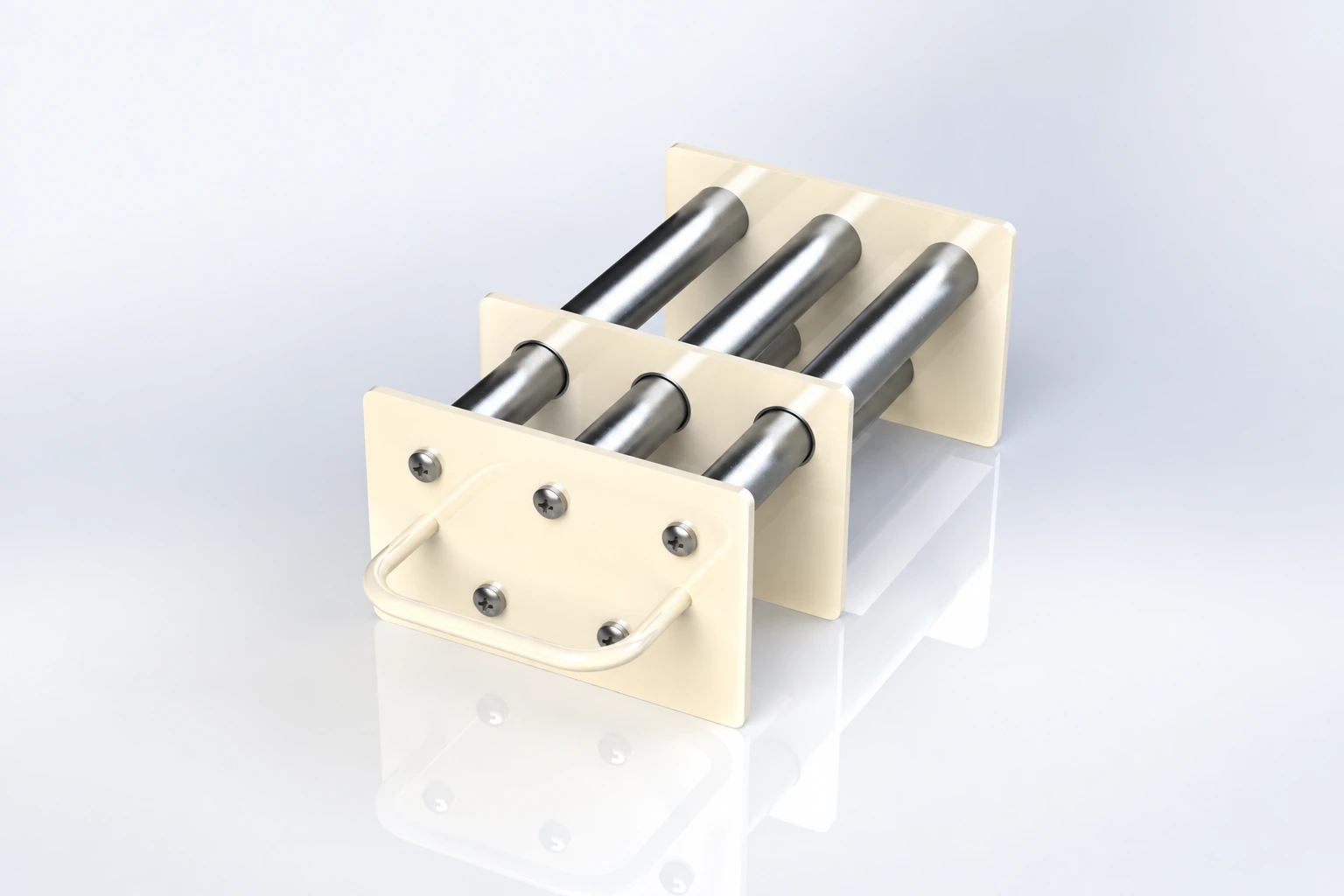

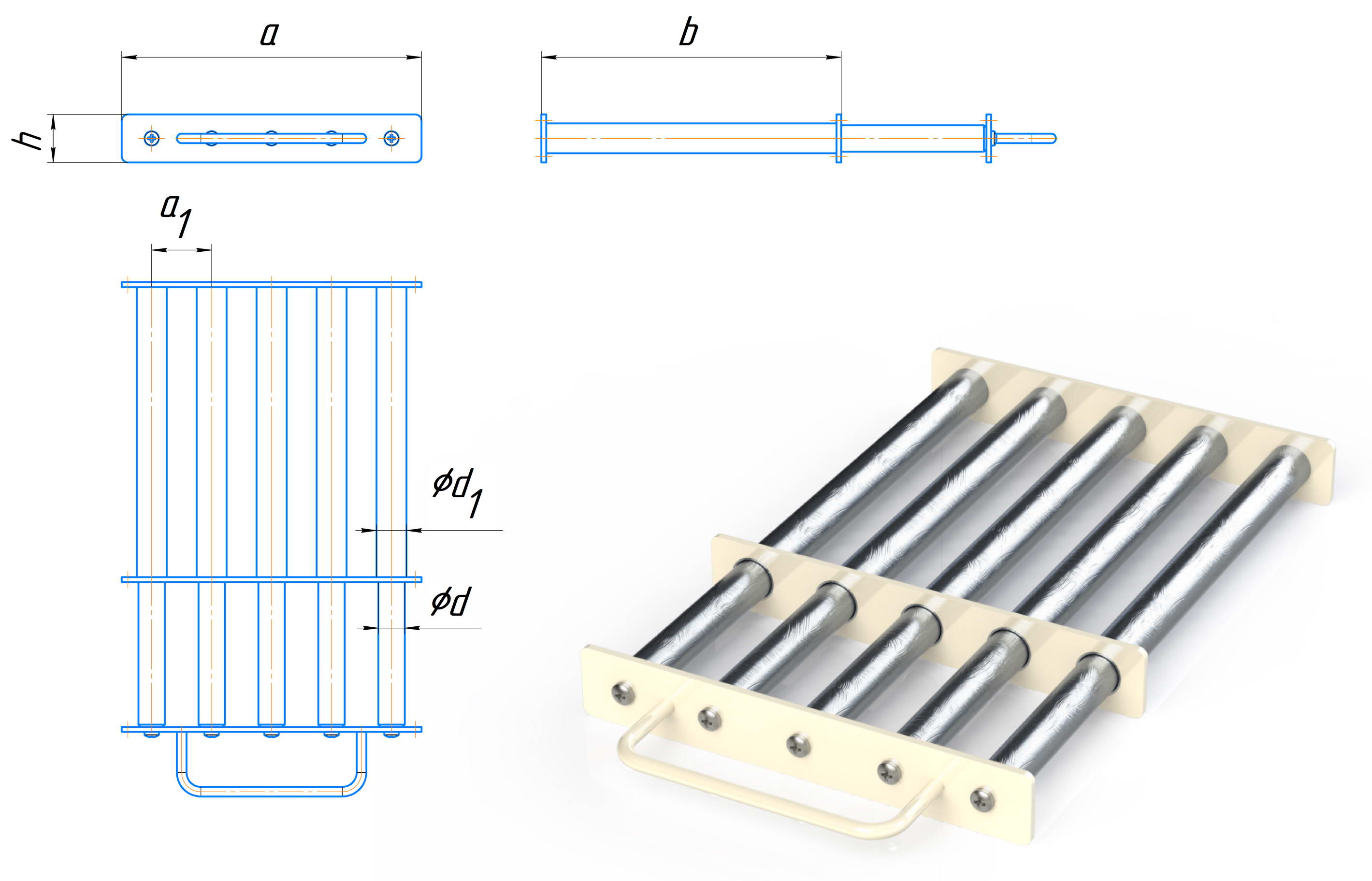

МР-1-C (AxB), где: МР-1-C - Магнитная решетка, однорядная с само очисткой со сторонами АхВ в мм.

_____________________________________________________________________________________

Возможно изготовление МР любой геометрической формы, под любой технологический процесс, в соответствии с требованиями и чертежами заказчика.

Решетки однорядные

Наименование.	Высота, (Н) мм.	Длинна, (А) мм	Ширина, (В) мм	Количество стержней.	Диметр, (d)мм.	Тип очистки.
МР-1 (150х150)	50	150	150	3	22	Ручная
МР-1 (200х200)	50	200	200	4	22	Ручная
МР-1 (300х300)	50	300	300	6	22	Ручная
МР-1 (400х400)	50	400	400	8	22	Ручная
МР-1 (500х500)	50	500	500	10	22	Ручная

Решетки двухрядные

Наименование.	Высота, (Н) мм.	Длинна, (А) мм	Ширина, (В) мм	Количество стержней.	Диметр, (d)мм.	Тип очистки.
МР-2 (200х200)	100	200	200	5	22	Ручная
МР-2 (300х300)	100	300	300	7	22	Ручная
МР-2 (400х400)	100	400	400	9	22	Ручная
МР-2 (500х500)	100	500	500	11	22	Ручная

Применение

МР имеют широкую область применения: нефтяная, горнодобывающая, металлургическая, химическая, резинотехническая промышленность, производство строительных материалов, сельское хозяйство, пищевая промышленность и др.

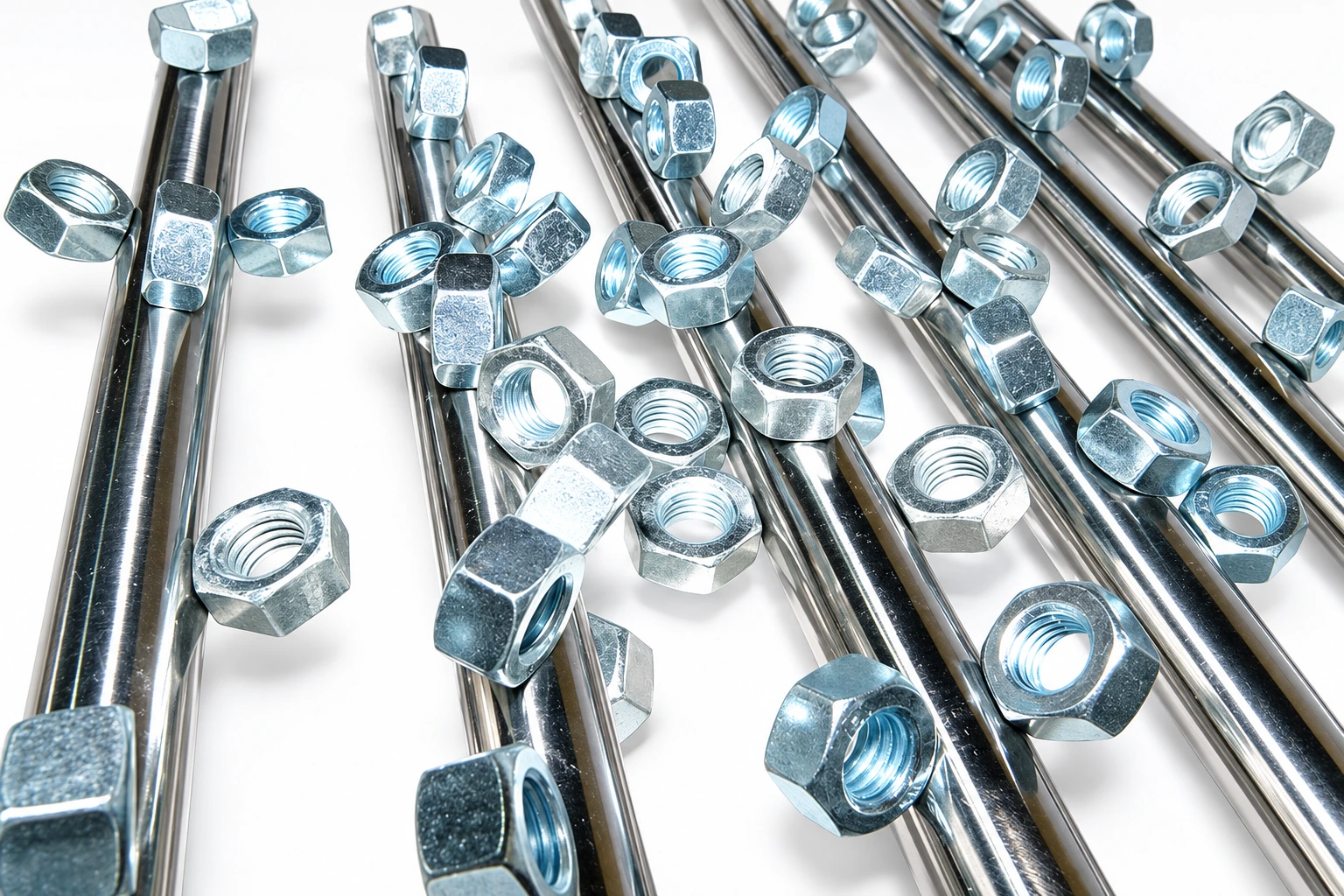

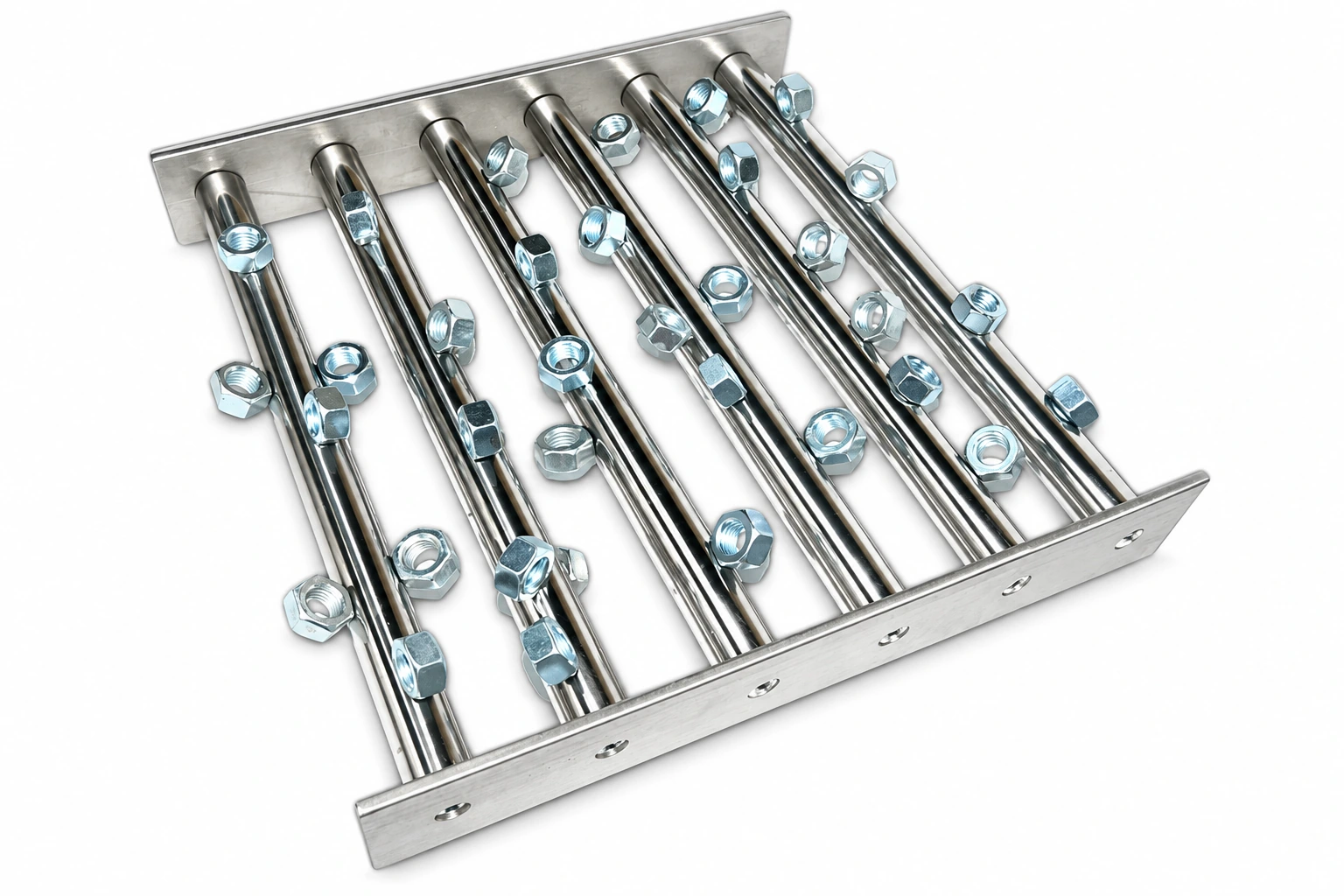

Материал, подлежащий очистке, просыпается через МР, ферромагнитные включения (болты, гайки, ключи и т.п.) остаются на магнитных стержнях и удерживаются на их поверхности до удаления.

Решетки имеют сравнительно невысокую стоимость, и в то же время, будучи установлены в местах загрузки или перегрузки сырья, предотвращают поломку дорогостоящего оборудования: шнеков, дробилок, сопел, и т.п.

Технические характеристики
Материал применяемых магнитов	неодим-железо-бор (Nd-Fe-B); самарий –кобальт (Sm-Co)
Материал корпуса рабочей поверхности стержней	нержавеющая сталь 12Х18Н10Т или аналог
Диаметр стержней	до100мм (стандартный диаметр 22мм.)
Значение магнитной индукции на поверхности стержня	0.3-1.2 Тл
Материал корпуса решетки	– нержавеющая сталь 12Х18Н10Т или аналог.
Максимальная рабочая температура	до 120° С. (Nd-Fe-B), до 250° С (Sm-Co).
